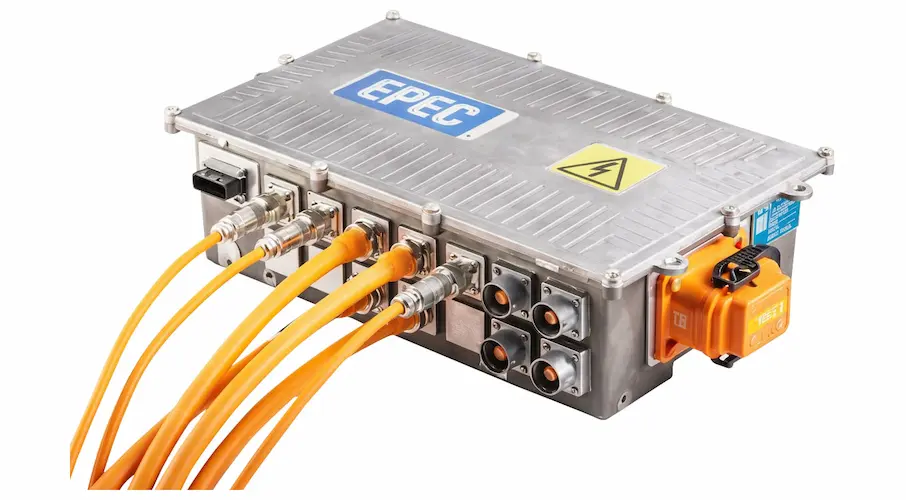

Ein sicheres, effizientes Power Distribution Unit (PDU) für moderne Elektrofahrzeuge erfordert das Beherrschen der Kernschaltkomponenten. Wenn Sie Schwierigkeiten haben, die genauen Rollen von Hochspannungs-Schützen und Relais in Ihrem Batteriesystem zu verstehen, sind Sie hier genau richtig.
In einer PDU eines Elektrofahrzeugs sind Hochspannungs-Schütze schwere elektromechanische Schalter, die die Hauptstromversorgung des Lithium-Ionen-Batteriepacks sicher verbinden und trennen. Relais sind kleinere Schalter, die für niederstromige Hilfskreise wie Vorladefunktionen verwendet werden und direkt vom Batteriemanagementsystem (BMS) gesteuert werden.
Aber das grundlegende Verständnis ist nur die Spitze des Eisbergs. Lassen Sie uns tief eintauchen, wie diese kritischen Komponenten tatsächlich Ihre EV-Architektur schützen und warum es unverzichtbar ist, dies richtig zu machen.
Was ist ein Hochspannungs-Schütz in einer PDU?
Ein Hochspannungs-Schütz ist im Wesentlichen der primäre Türsteher des elektrischen Systems Ihres Elektrofahrzeugs.
Wenn Sie in einem Elektrofahrzeug sitzen und die “Start”-Taste drücken, hören Sie ein deutliches Klacken aus dem hinteren oder unteren Bereich des Autos. Dieser Ton ist das Hochspannungs-Schütz, das sich schließt.
In einer Stromverteilungseinheit (oder HV-Steuerbox), fungiert der Schütz als ein massiver elektromechanischer Schalter. Seine einzige Aufgabe ist es, die immense Spannung (oft 400V, 800V oder sogar bis zu 1000V) und den enormen Dauerstrom (manchmal über 400 Ampere) vom Lithium-Ionen-Batteriepack sicher zu handhaben.
Da er den Hauptstrompfad handhabt, ist ein Schütz wie ein Panzer gebaut. Er verbindet die Batterie mit dem Haupt-Traktionswechselrichter, der den Elektromotor antreibt. Wenn etwas katastrophal schiefgeht, muss der Schütz diesen Hochspannungsschaltkreis physisch unterbrechen, um das Fahrzeug und die Passagiere zu schützen.
Was ist ein Relais in einer PDU?
Während der Schütz der schwere Arbeiter ist, ist das Relais das Präzisionsinstrument.
Ein Relais in einem PDU ist ebenfalls ein elektromechanischer Schalter, aber Ingenieure konzipieren ihn für viel geringere Leistungspegel. Normalerweise wird ein Relais nicht Hunderte von Ampere verwalten, die zum Drehen des Traktionsmotors benötigt werden.

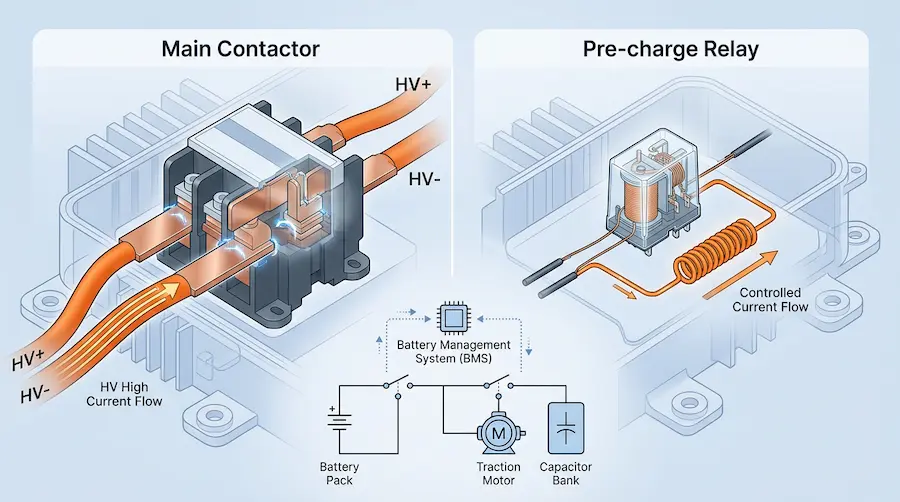

Stattdessen verwenden Sie Relais für Hilfs- oder Steuerkreise. Das bekannteste Beispiel in einer EV-Architektur ist das Vorladeschütz.
Wenn Sie einfach die Hauptschütze schließen würden, während die massiven Kondensatoren des Traktionswechselrichters leer waren, würde der plötzliche Stromstoß (Einschaltstrom) die Metallkontakte des Hauptschützes verschweißen. Game Over für Ihre PDU.
Um dies zu verhindern, schließt das Batteriemanagementsystem (BMS) zuerst ein kleines Vorladeschütz. Dies leitet eine kontrollierte, geringe Strommenge durch einen Vorwiderstand, um die Kondensatoren langsam aufzuladen. Sobald sich die Spannung stabilisiert hat, schließt der große Hauptschütz und das Vorladeschütz öffnet sich wieder.
Wofür werden Schütze und Relais in einer PDU verwendet?
Nachdem wir nun wissen, was sie sind, sehen wir uns an, wie wir sie genau im HV Control Box verwenden.
Die PDU ist die Hauptzentrale für Hochspannungsstrom in einem EV. Sie nimmt die Rohleistung vom Lithium-Ionen-Batteriepaket auf und verteilt sie an alles, was sie benötigt. Schütze und Relais sind die Verkehrspolizisten, die dies sicher ermöglichen.

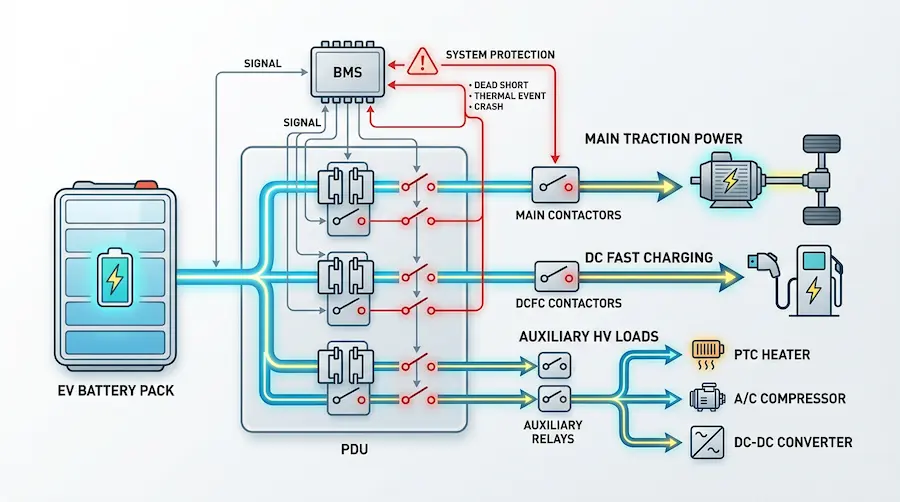

Hier ist, was sie verwalten:
Haupt-Traktionsstrom: Die positiven und negativen Hauptschütze trennen das Batteriepaket vom Antriebsstrang, wenn das Auto ausgeschaltet ist.
DC-Schnellladung (DCFC): Spezielle Schnellladeschütze leiten externe Leistung direkt von einer Ladestation in die Batterie und umgehen interne Fahrzeuglasten.
Hilfs-Hochspannungs-Lasten: Kleinere Relais und Schütze verteilen Strom an die PTC-Heizung, den Klimakompressor und den DC-DC-Wandler.
Systemschutz: Wenn das BMS einen Kurzschluss, ein thermisches Durchgehen oder einen Unfall erkennt, unterbricht es sofort die Stromversorgung dieser Komponenten und trennt physisch die Hochspannungsleitungen.
Ohne diese Schaltvorrichtungen wäre Ihre PDU nur eine gefährliche Kiste mit stromführendem, unkontrollierbarem Strom.
Wie funktionieren der Hochspannungs-Schütz und das Relais in einer PDU?
Lassen Sie uns in die Ingenieurmechanik eintauchen. Wie funktionieren diese Geräte eigentlich im Inneren?

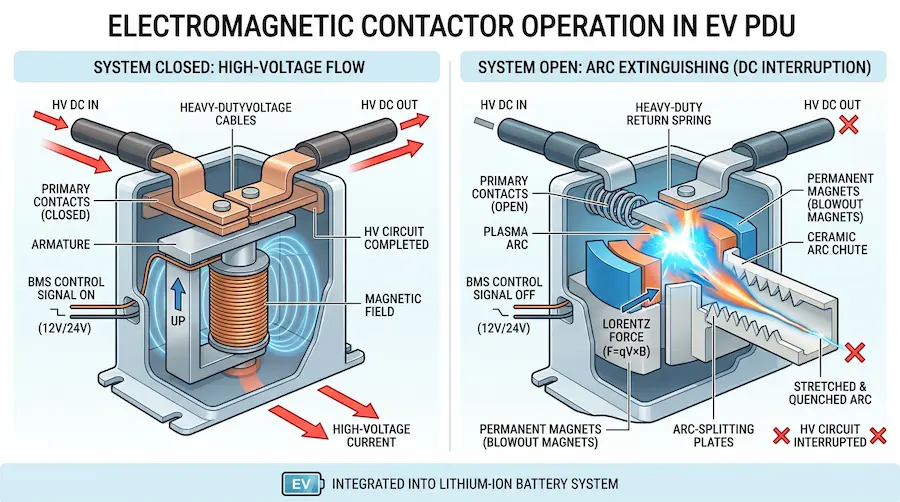

Sowohl Kontaktoren als auch Relais basieren auf einfacher Elektromagnetismus. Im Inneren des Geräts befindet sich eine Drahtspule, die um einen Metallkern gewickelt ist.
Wenn das BMS entscheidet, dass es sicher ist, das Auto mit Strom zu versorgen, sendet es ein Niederspannungssignal (meist 12V oder 24V) an diese Spule. Wenn Strom durch die Spule fließt, erzeugt sie ein starkes Magnetfeld.
Dieses Magnetfeld wirkt wie eine unsichtbare Hand. Es zieht eine Metallplatte namens Anker nach unten. Der Anker ist physisch mit den elektrischen Kontakten verbunden. Wenn der Anker nach unten gezogen wird, überbrückt er die Lücke zwischen dem eingehenden Batteriekabel und dem ausgehenden PDU-Kabel, sodass Hochspannungselektrizität fließen kann.
Wenn Sie das Auto ausschalten—oder wenn das BMS einen Fehler erkennt—schneidet das BMS das 12V-Signal ab. Eine robuste Rückholfeder schnellt die Kontakte gewaltsam auseinander und stoppt den Stromfluss.
Die Herausforderung beim Lichtbogenlöschen
Das Öffnen eines Schalters unter 800V Gleichstrom ist äußerst gewalttätig. Im Gegensatz zu Wechselstrom, der 60 Mal pro Sekunde auf null Volt sinkt, ist Gleichstrom konstant. Wenn die Kontakte sich trennen, versucht der Strom, die Lücke zu überspringen, und erzeugt einen Plasmabogen, der heißer brennt als die Oberfläche der Sonne.
Um dies zu lösen, verwenden Hochspannungs-Kontaktoren starke Permanentmagneten, um den Bogen physisch seitlich in eine keramische Kammer zu blasen, ihn zu dehnen, bis er reißt.
Brauchen Sie Hilfe bei der Optimierung Ihrer EV-PDU-Architektur?
Der Umgang mit Hochspannungs-Lichtbögen, thermischem Management und komplexer BMS-Integration kann Ihren Produktstart verzögern. In unserer Ingenieurseinrichtung sind wir auf maßgeschneiderte PDU/HV-Steuerboxen, Flüssigkeitskühlplatten und fortschrittliche BMS-Integration für führende OEMs und Tier-1-Zulieferer spezialisiert. [Klicken Sie hier, um noch heute eine ausführliche technische Beratung mit unserem Ingenieurteam zu vereinbaren.]
Was sind die Vorteile des Hochspannungs-Schützes und des Relais?
Warum verlassen wir uns auf elektromechanische Kontaktoren und Relais anstelle von rein halbleiterbasierten Elektronik?
Während Halbleiter-Schalter (wie IGBTs oder SiC-MOSFETs) erstaunlich sind, bieten physische Kontaktoren unverzichtbare Vorteile für die PDU:
1. Echtes galvanisches Isolieren
Wenn ein Kontaktor geöffnet ist, besteht eine buchstäbliche physische Luft- oder Gaslücke zwischen der Batterie und dem Rest des Fahrzeugs. Kein Strom kann durchlecken. Halbleiter-Schalter haben immer einen kleinen Leckstrom, was ein erhebliches Sicherheitsrisiko für Techniker darstellt, die an einem Fahrzeug arbeiten.
2. Extreme Fehler-Toleranz
Im Falle eines katastrophalen Kurzschlusses können Kontaktoren Tausende von Ampere für einige Millisekunden führen, ohne sofort zu verdampfen, was der Hauptpyrotechnik-Sicherung Zeit gibt, durchzubrennen.
3. Thermische Stabilität
Sobald ein Kontaktor geschlossen ist, erzeugt die physische Metall-zu-Metall-Verbindung im Vergleich zu einem Halbleiter-Schalter, der 400 Ampere führt, sehr wenig Wärme.
Woraus bestehen das Hochspannungs-Schütz und das Relais?
Wenn Sie einen Hochspannungsrelais auf Ihrer Werkbank öffnen würden, würden Sie mehrere hochspezialisierte Komponenten finden.
Hier ist eine Aufschlüsselung dessen, was diese Geräte ausmacht:

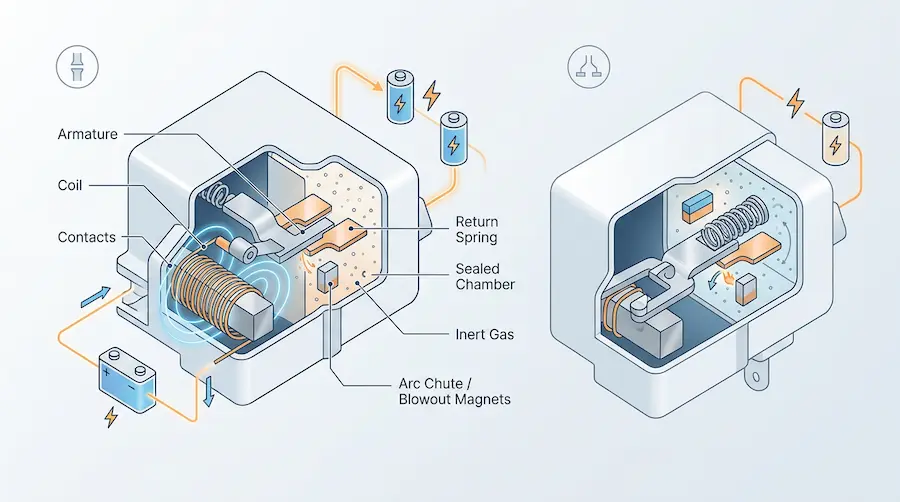

Die Spule: Der Niederspannungsdrahtwicklung, die das Magnetfeld erzeugt.
Der Anker: Die bewegliche Metallverbindung, die die Kontakte zusammenpresst.
Die Kontakte: Die eigentlichen leitfähigen Pads (meist aus proprietären Kupferlegierungen), die den Hochspannungsstrom führen.
Die Rückholfeder: Eine robuste Feder, die sicherstellt, dass die Kontakte im Millisekunden-Takt auseinanderfliegen, sobald die Spannung an der Spule unterbrochen wird.
Der Lichtbogenabweiser / Entlademagnete: Permanentmagnete, die neben den Kontakten angebracht sind, um elektrische Lichtbögen vom Metall wegzudrängen.
Die versiegelte Kammer: Bei vielen modernen EV-Kontaktoren ist der Kontaktbereich in einem keramischen Gehäuse versiegelt, das mit Inertgas (wie Wasserstoff oder Stickstoff) gefüllt ist, um Oxidation zu verhindern und Lichtbögen zu unterdrücken.
Relais teilen diese gleiche DNA, nur deutlich verkleinert, wobei sie meist die schweren keramischen Lichtbogenkammern weglassen, da sie mit niedrigeren Spannungen und Strömen arbeiten.
Was ist der Unterschied zwischen Hochspannungs-Schützen und Relais?
Dies ist eine Frage, die ich ständig von Beschaffungsmanagern und Projektleitern höre, die Teile für ihre Hochspannungssteuerbox beschaffen möchten.
Obwohl die Begriffe im informellen Gespräch oft austauschbar verwendet werden, behandeln Ingenieure sie sehr unterschiedlich. Hier ist eine kurze Übersicht, um die Unterscheidung klar zu machen.
| Merkmal | Hochspannungs-Kontaktor | Hochspannungsrelais |
|---|---|---|
| Hauptfunktion | Hauptstromleitung (Batterie zum Wechselrichter/Antriebsstrang). | Nebestromleitung (Vorladen, Klimaanlage, Signale). |
| Strombelastbarkeit | 100A bis 500A (kontinuierlich). | 10A bis 40A (kontinuierlich). |
| Lichtbogenunterdrückung | Schwere magnetische Auslösesicherungen und gasgefüllte Keramikkammern. | Minimale bis mäßige Lichtbogenunterdrückung (oft luftgefüllt). |
| Physikalische Größe | Groß, schwer, erfordert robuste Montage im PDU. | Klein, leicht, oft auf Leiterplatten montierbar. |
| Kosten | Hoch ($50 bis $200+ pro Einheit). | Niedrig ($5 bis $30 pro Einheit). |
| Steuersignal | Erfordert oft PWM (Pulsweitenmodulation), um Haltekraft zu reduzieren. | Einfaches 12V Dauer-Gleichstromsignal. |
Betrachten Sie den Kontaktor als das Hauptwasserhahn für einen Stadtblock, und den Relais als den Wasserhahn in Ihrer Küchenspüle. Beide steuern den Fluss, aber das Maß und die Technik dahinter sind Welten voneinander entfernt.
Warum ist es notwendig, das Hochspannungs-Schütz und das Relais in einer PDU zu verwenden?
Sie fragen sich vielleicht: “Können wir die Batterie einfach direkt an den Wechselrichter anschließen und Gewicht, Komplexität sowie Kosten sparen?”
Auf keinen Fall. Hier ist der Grund, warum die Verwendung von Kontaktoren und Relais in Ihrem HV-Steuerbox strikt verpflichtend ist.
Unfallsicherheit und Konformität
Globale Sicherheitsvorschriften (wie UN ECE R100) verlangen, dass ein Elektrofahrzeug im Falle eines Unfalls seine Hochvolt-Batterie vom Fahrgestell und Antriebssystem isoliert. Wenn die Airbags auslösen, sendet das Fahrzeug ein sofortiges Kill-Signal an das BMS. Das BMS schaltet die Kontaktoren in Millisekunden aus, sodass die Hochspannung sicher im Batterypack eingeschlossen bleibt.
Verhinderung von Thermischem Durchgehen
Wenn eine Komponente im Fahrzeug einen Kurzschluss verursacht, versucht sie, unendlich Strom aus dem Batterypack zu ziehen. Dieser enorme Stromfluss erzeugt extreme Hitze, die ein thermisches Durchgehen in den Lithium-Ionen-Zellen auslösen kann. Die Kontaktoren fungieren als die primäre Verteidigungslinie und unterbrechen den Stromkreis, bevor die Batterie sich selbst zerstört.
Aktive Entladung und Wartung
Wenn ein Techniker das Fahrzeug warten muss, benötigt er eine Möglichkeit, sicherzustellen, dass das Hochvolt-System abgeschaltet ist. Die Kontaktoren ermöglichen es, das System “auszuschalten”. Außerdem helfen die Relais nach dem Öffnen der Kontaktoren, aktive Entladeschaltungen auszulösen, die verbleibende Spannung in den Kondensatoren des Wechselrichters sicher abbauen.
Ohne Kontaktoren und Relais wären Elektrofahrzeuge einfach nicht sicher genug für öffentliche Straßen.
Fazit
Das Verständnis der unterschiedlichen Rollen von Hochvolt-Kontaktoren und Relais ist für jeden, der an EV-Lieferketten, Produktentwicklung oder Technik beteiligt ist, von entscheidender Bedeutung.
Sie sind die unbesungenen Helden des PDU. Kontaktoren tragen die enorme Last des Hauptantriebs und isolieren sicher die gewaltige Energie des Lithium-Ionen-Batteriepacks. Relais übernehmen die empfindlichen, intelligenten Operationen—wie Vorlade-Schaltungen—um das gesamte System reibungslos laufen zu lassen, ohne sich selbst zu zerstören.
Da sich die Architektur von Elektrofahrzeugen von 400V auf 800V und darüber hinaus entwickelt, werden die Anforderungen an diese elektromechanischen Schalter immer strenger. Die falsche Komponente zu wählen, kann zu verschweißten Kontakten, durchgebrannten Wechselrichtern oder Schlimmerem führen.
