Если вы инженер, работающий в области коммерциализации электрификации, вы уже знаете, что установка батареи легкового автомобиля в коммерческий грузовик — это рецепт катастрофы. Платформы тяжелого класса требуют совершенно иной тепловой, механической и электрической архитектуры. В этом руководстве я подробно расскажу, что такое система батарей для электромобилей тяжелого класса и как успешно интегрировать ее в вашу следующую платформу.
Система батарей для электромобилей тяжелого класса — это высокоустойчивый, крупномасштабный блок хранения энергии, разработанный специально для коммерческих транспортных средств, морских судов и внешоссейного оборудования. Она объединяет необработанные модули литий-ионных аккумуляторов с специализированными IP67+ корпуса, точность жидкостные холодные пластины, интеллектуальными системами управления батареями (BMS), и блоками распределения высоковольтной энергии (PDUs) для обеспечения надежного питания в экстремальных условиях эксплуатации.
Если вы сталкиваетесь с огромной инженерной головоломкой по превращению необработанных модулей батарей в систему энергии, готовую к подключению и использованию, вы на правильном месте. Давайте разберем техническую структуру этих систем и исследуем, как преодолеть разрыв между химией элементов и индивидуальным транспортным средством.

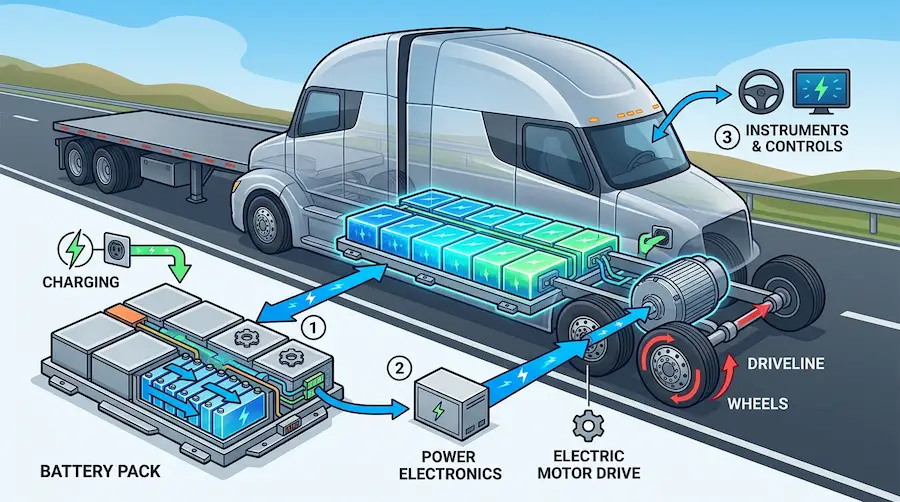

Что такое электромобиль тяжелого класса?
An электромобиль тяжелого класса является коммерческим транспортным средством — обычно класс 7 или класс 8 — полностью оснащенным электроприводом, а не традиционным двигателем внутреннего сгорания (ДВС).
Это не обычные ежедневные пассажиры.
Мы говорим о массивных машинах, предназначенных для перевозки 36 287 килограммов груза на большие расстояния, или о прочных профессиональных грузовиках, работающих в сложных условиях, таких как строительные площадки и порты. Из-за их огромных размеров и тяжелых постоянных нагрузок, которые они несут, эти грузовики требуют чрезвычайно надежных и энергоемких источников питания для выполнения своих интенсивных рабочих режимов.
Каковы цели системы батарей для электромобилей тяжелого класса?
Основная цель системы тяжелонагрузочной электромобиля — обеспечить безопасную, стабильную и мощную подачу энергии для коммерческих применений.
Но это гораздо глубже, чем просто удержание заряда.
Эти системы проектируются с учетом реальных требований транспортного средства, судна или машины. Их назначения включают:
Обеспечение высокой постоянной мощности: Тяжелонагрузочные применения испытывают суровые циклы эксплуатации. Система аккумуляторов должна поддерживать высокие показатели разряда без возникновения теплового разрушения.
Обеспечение исключительной долговечности: Тяжелые грузовики предъявляют чрезвычайно высокие требования к долговечности аккумуляторных блоков. Система должна выдерживать постоянные вибрации, механические удары и экстремальные погодные условия.
Обеспечение безопасной интеграции высокого напряжения: Коммерческие системы работают при высоких напряжениях (часто 800 В и более). Цель системы — безопасно управлять этим с помощью передовых распределительных устройств (PDUs) и контакторов.
Соответствие стандартам и homologation: Правильная система гарантирует, что ваше транспортное средство соответствует строгим международным стандартам, таким как UN38.3 и ECE R100.3.

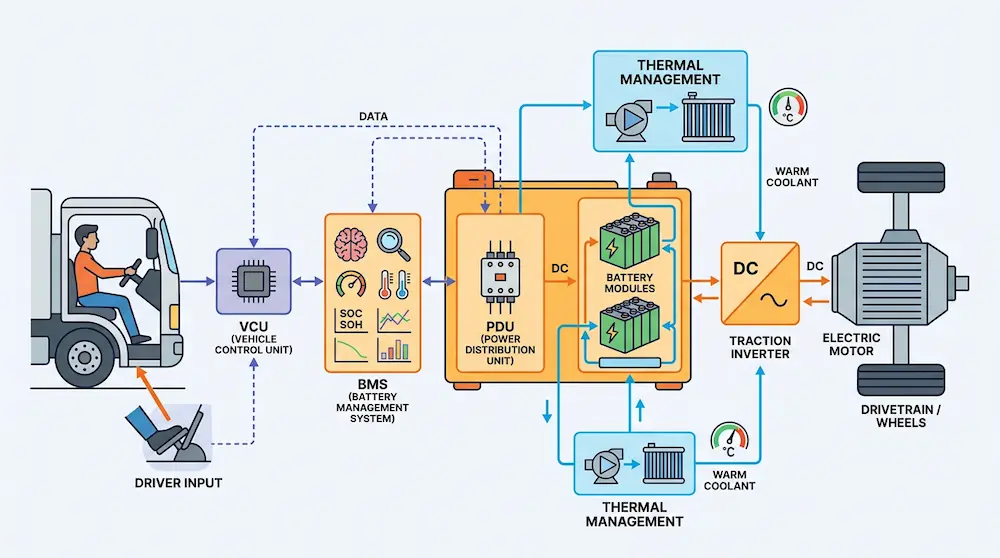

Как работает система батарей для электромобилей тяжелого класса?
В своей основе система тяжелонагрузочной электромобиля функционирует как высоко скоординированная экосистема. Это не просто коробка с аккумуляторами; это умная сеть механических, тепловых, электрических и управляющих элементов.
Вот как происходит магия:
Во-первых, Блоком управления транспортным средством (VCU) отправляет запрос на крутящий момент, когда водитель нажимает на педаль газа.
VCU напрямую взаимодействует с системой управления аккумулятором (BMS). BMS — это мозг всей системы. Он постоянно оценивает состояние заряда (SOC), состояние здоровья (SOH) и текущую температуру литий-ионных элементов.
Если условия безопасны, BMS сигнализирует внутренним контакторам высокого напряжения внутри Блок распределения питания для закрытия (PDU). Это позволяет постоянному току (DC) поступать от аккумуляторных модулей к тяговому инвертору, который преобразует его в переменный ток (AC) для привода электродвигателя.
Одновременно вступает в действие система терморегулирования. Разрядка огромного количества энергии генерирует сильный нагрев. Система активно прокачивает охлаждающую жидкость через жидкостный холодный пластинчатый теплообменник для поглощения этой тепловой нагрузки, гарантируя, что литий-ионные элементы остаются в пределах своего оптимального температурного диапазона. Этот скоординированный рабочий процесс предотвращает тепловой разгон и максимизирует срок службы вашей химии.

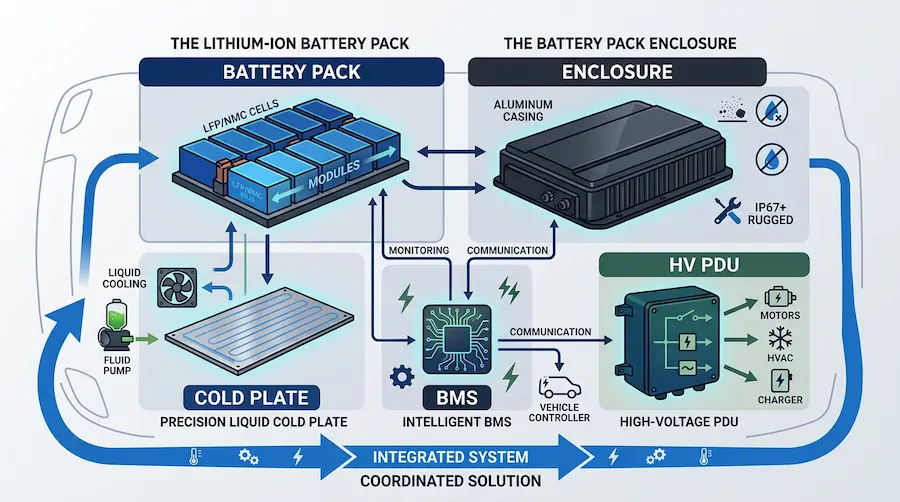

Из чего состоит система батарей для электромобилей тяжелого класса?
Проекты аккумуляторов часто терпят неудачу на этапе интеграции, потому что механические, тепловые, электрические и системы управления не разрабатываются как единое скоординированное решение.
Для создания надежной платформы ваша система должна беспрепятственно интегрировать несколько критически важных компонентов:
1. Литий-ионный аккумуляторный блок (элементы и модули)
Это химическое сердце системы. В зависимости от ваших потребностей в запасе хода и мощности вы можете использовать LFP (литий-железо-фосфат) для максимального срока службы и безопасности, или NMC (никель-марганец-кобальт) для более высокой плотности энергии. Наши клиенты часто используют нашу модель “Принесите свои собственные элементы/модули”, ведя переговоры напрямую с ведущими производителями элементов для получения сырых модулей без наценки посредников.
2. Корпус аккумуляторного блока
Вы не можете поставить обычный пластиковый корпус на горнодобывающий грузовик и ожидать, что он выживет. Тяжелые условия эксплуатации требуют прочных корпусов со степенью защиты IP67+ из алюминия. Эти корпуса часто изготавливаются методом ЧПУ для обеспечения идеальной герметичности от пыли, воды и мусора, а также обеспечивают структурную жесткость для защиты от столкновений и механических воздействий.
3. Прецизионная пластина жидкостного охлаждения
Воздушное охлаждение просто не подходит для коммерческих электромобилей. Тяжелые платформы требуют прецизионных жидкостные холодные пластины. Это высокотехнологичные металлические пластины с внутренними микроканалами. Водно-гликолевая смесь прокачивается через эти каналы, поглощая тепло непосредственно снизу или с боков аккумуляторных модулей. Это обеспечивает минимальную разницу температур между элементами, что критически важно для долгосрочного здоровья аккумулятора.
4. Интеллектуальная BMS (система управления аккумулятором)
Интеллектуальная архитектура BMS делает больше, чем просто балансирует напряжения. Она отвечает за прогнозирование теплового разгона, управление контакторами, мониторинг блокировки высокого напряжения (HVIL) и бесшовную связь по шине CAN с VCU автомобиля.
5. Высоковольтный PDU
Это Высоковольтный блок распределения питания (PDU) действует как электрический распределительный щит. Он содержит основные контакторы, цепи предварительной зарядки и предохранители, обеспечивая безопасное распределение высоковольтной мощности к двигателям, системам ОВКВ и бортовым зарядным устройствам.
Каковы преимущества системы батарей для электромобилей тяжелого класса?
При правильной инженерной реализации преимущества электрификации тяжелых автопарков меняют правила игры.
Массовое снижение общей стоимости владения: Электрические приводы имеют значительно меньше движущихся частей, чем дизельные двигатели. За 10-летний срок службы экономия на дизельном топливе и механическом обслуживании (таких как замена масла и переборка трансмиссии) значительно снижает Общую стоимость владения.
Мгновенный крутящий момент: Грузовики тяжелого класса требуют огромного крутящего момента, чтобы сдвинуть с места груз весом 80 000 фунтов. Электродвигатель обеспечивает 100% своего пикового крутящего момента при нулевой скорости вращения, значительно улучшая управляемость и проходимость.
Отсутствие выбросов в выхлопную трубу: С учетом ужесточения глобальных экологических требований, надежная система аккумуляторов обеспечивает соответствие вашему автопарку и достижение целей корпоративной устойчивости.
Готовность к развертыванию и надежность: Сотрудничая с инженероориентированным интегратором, вы можете запускать платформы на аккумуляторах с большей уверенностью и значительно сокращенными циклами разработки. .
Каковы недостатки системы батарей для электромобилей тяжелого класса?
Я буду полностью честен с вами — электрификация тяжелых платформ не легка. Это связано с серьезными препятствиями.
Разрыв в настройке: Это самая большая скрытая ловушка. Производители ячеек первого уровня ориентированы на массовое стандартное производство и часто отвергают глубокую настройку для внеплощадочных, морских или специализированных коммерческих флотов. Они продают вам необработанные модули, оставляя вас с огромной инженерной головной болью. Как их охладить? Как заставить их взаимодействовать с вашим транспортным средством?
Нагрузка на вес: Батарейные блоки на литий-ионных аккумуляторах невероятно тяжелы. В коммерческом грузовике каждый фунт батареи — это фунт, вычтенный из вашей грузоподъемности.
Начальные затраты: Первоначальные капитальные затраты (CAPEX) на тяжелые аккумуляторные системы высоки.
Инфраструктура зарядки: требуется быстрая зарядка мощностью в мегаватты, чтобы грузовики тяжелого класса могли продолжать движение без длительных простоев, а такая инфраструктура еще находится в стадии развития по всему миру.
Совет эксперта: Если вы хотите преодолеть разрыв в настройке, хорошим выбором может стать поиск инженероориентированного интегратора, который сможет преобразовать закупленные необработанные модули в прочную, полностью сертифицированную, готовую к подключению энергетическую систему.

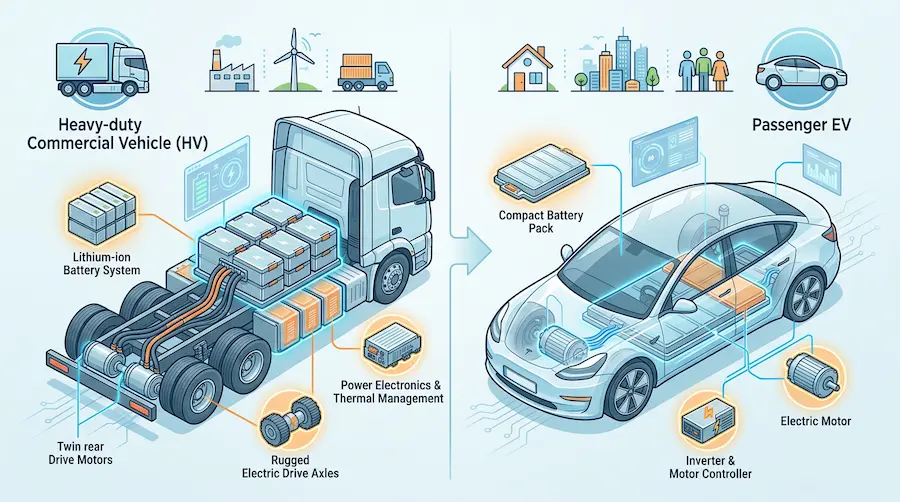

В чем различия между электромобилем тяжелого класса и легковым электромобилем?
Искушение — считать электрический грузовик тяжелого класса просто масштабированной моделью Tesla.
Не делайте этой ошибки. Требования к инженерии значительно отличаются.
Долговечность и жизненный цикл
Производители электромобилей требуют систем аккумуляторных блоков высокой точности, но они работают с предсказуемыми, легкими циклами эксплуатации. Более того, бренды пассажирских автомобилей из Европы и развивающихся рынков часто передают на аутсорсинг некоторые компоненты просто для снижения затрат.
С другой стороны, тяжелые грузовики предъявляют высокие требования к долговечности аккумуляторных блоков, специализированному жидкостному охлаждению и сложной интеграции высокого напряжения. Пассажирский автомобиль может работать час в день; тяжелый грузовик — 18 часов в день при экстремальных механических вибрациях.
Тепловое управление
Пассажирские автомобили иногда могут обходиться более простыми архитектурами охлаждения. В коммерческих приложениях, при постоянных высоких токах разряда, требуются невероятно точные тепловые симуляции и передовая интеграция жидкостного охлаждения.
Реальности цепочки поставок
Если вы производите миллионы пассажирских автомобилей, крупные производители элементов питания разработают для вас комплект. Но если вы создаете специализированные коммерческие парки, внеплощадочные транспортные средства или морские суда, производители элементов питания не предоставят вам индивидуальную инженерную разработку. Вам нужен партнер по интеграции «под ключ», использующий специализированную цепочку поставок для создания инженерных решений, ориентированных на реальные ограничения вашей платформы.

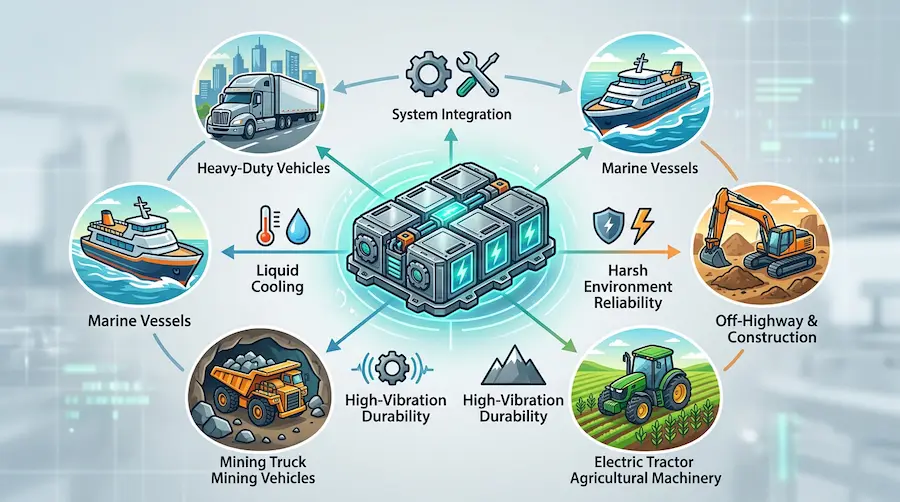

Для каких применений предназначена система батарей для электромобилей тяжелого класса?
Наша миссия — сделать интеграцию систем аккумуляторов более практичной, надежной и готовой к развертыванию в требовательных реальных условиях эксплуатации.
Вот основные сектора, активно внедряющие эти прочные системы:
Производители тяжелых транспортных средств
От грузовиков класса 8 до специализированных машин для сбора отходов, эти OEM требуют интеграции «под ключ» по механике, тепловым, электрическим и управляющим системам.
Строители и интеграторы морских судов
Электрические лодки и паромы имеют строгие требования к водонепроницаемости, жидкостному охлаждению и системной интеграции. Морской сектор, особенно в Европе, быстро развивается, требуя очень надежных систем IP67+.
Производители и OEM внеплощадочных и строительных машин
Экскаваторы и колесные погрузчики работают в чрезвычайно суровых, пыльных и вибрационных условиях. Они требуют индивидуальных аккумуляторных блоков, разработанных с учетом ограничений по упаковке и требовательных эксплуатационных профилей.
Электрическая сельскохозяйственная техника
Рынок электрических тракторов и сельскохозяйственной техники быстро развивается. Эти платформы имеют острую необходимость в индивидуальных аккумуляторных блоках и системах жидкостного охлаждения, предназначенных для высокой крутящей моментности и непрерывной работы на медленных скоростях.
Аккумуляторные электромобили для горнодобывающей техники
Горнодобывающие машины требуют высочайшего уровня инженерных решений. Они нуждаются в очень надежных, тяжелых аккумуляторных системах, способных выдерживать экстремальные удары и, в некоторых случаях, быть взрывобезопасными.
Заключение
Электрификация платформ тяжелого транспорта — одна из самых сложных инженерных задач в современной мобильности. Покупка необработанных модулей литий-ион — это легкая часть. Настоящее сражение — это инженерия корпуса, тепловое управление, архитектура высокого напряжения, интеллектуальные системы управления и ввод в эксплуатацию.
Проекты обычно терпят неудачу, когда эти элементы рассматриваются как изолированные части, а не как единый скоординированный рабочий процесс.
Если вы главный инженер или менеджер программы, сталкивающийся со сложной дорожной картой электрификации, вам не нужно решать риск интеграции в одиночку.
At Astraion Dynamics, мы — конечный “Интеграционный центр для собственных ячеек / модулей” центр интеграции для тяжелых, морских и внеавтодорожных применений. Мы позволяем вам контролировать химию, в то время как мы совершенствуем инженерное решение. От начального 3D-проектирования и теплового моделирования до безупречной сертификации UN38.3 / ECE R100.3 и глобальной логистики, мы устраняем разрыв между сырой химией элементов и вашим индивидуальным транспортным средством.
Готовы сократить цикл разработки и запустить вашу платформу на аккумуляторах с уверенностью?
Свяжитесь с нашей инженерной командой сегодня, и давайте определим архитектуру вашей системы.
