고밀도 배터리를 배터리 팩 극한 부하에서도 시원하게 유지하는 데 어려움을 겪고 계신가요? 열 관리 시스템은 전기차, 해양 선박 또는 에너지 저장 프로젝트의 성공을 좌우할 수 있습니다. 저는 복잡한 배터리 시스템을 통합하는 데 수년을 보냈으며, 오늘은 마이크로 채널이 냉각판 이 엄청난 엔지니어링 문제를 해결하는 방법을 보여드리겠습니다.
마이크로 채널 냉각판은 첨단 열 관리 시스템에 사용되는 고효율 액체 냉각 부품입니다. 내부 가공된 매우 좁은 유체 경로(일반적으로 1mm에서 3mm 이하의 폭)를 특징으로 하며, 이는 냉각제와 접촉하는 표면적을 극대화합니다. 유체가 이 복잡한 채널을 통과하면서, 고전력 전자기기, 배터리 모듈 또는 판 표면에 부착된 전기 부품의 열을 빠르고 균일하게 흡수하고 방출합니다.
하지만 이러한 판을 설계, 제조, 엄격하게 테스트하여 현장에서 누수나 고장이 발생하지 않도록 보장하는 방법은 무엇일까요? 엔지니어링 세부 사항에 깊이 파고들어 봅시다.

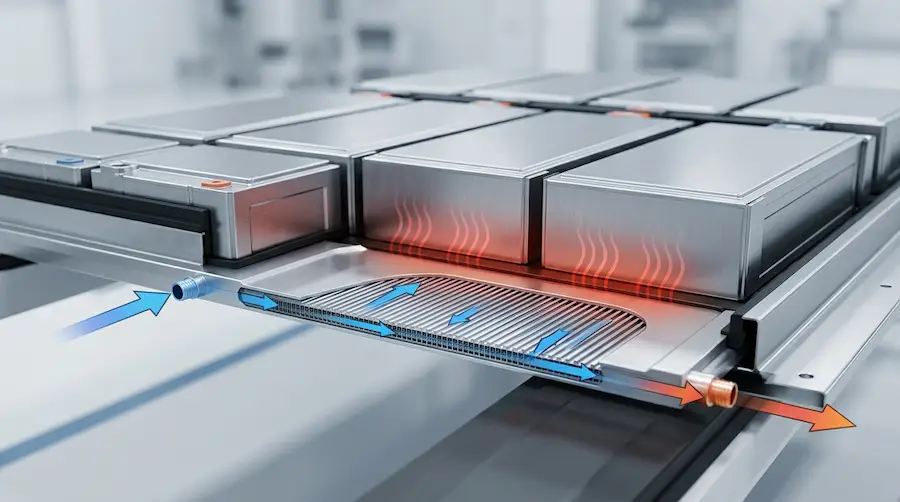

마이크로 채널 냉각판은 무엇에 사용되나요?
배터리 구동 모빌리티 또는 산업용 플랫폼을 개발하고 있다면, 리튬이온 셀이 온도에 매우 민감하다는 것을 이미 알고 계실 겁니다.
마이크로 채널 냉각판은 주로 밀집된 에너지 시스템에서 많은 열을 방출하는 데 사용됩니다. 우리는 흔히 다음과 같은 곳에서 사용되는 것을 봅니다:
중장비 전기차: 전기 트럭 및 광산 차량은 극한의 연속 방전율을 견딜 수 있는 매우 신뢰할 수 있는 중장비 배터리 시스템이 필요합니다.
해양 선박: 전기 선박 및 페리선은 수상 안전 유지를 위해 액체 냉각 및 시스템 통합에 엄격한 요구 사항이 있습니다.
오프-하이웨이 장비: 전기 트랙터 및 농기계는 가혹한 환경에서 작동하기 위해 맞춤형 배터리 팩과 견고한 액체 냉각 시스템이 필요합니다.
에너지 저장 시스템 (ESS): 대규모 ESS 프로젝트는 수천 회의 사이클 동안 셀 수명을 유지하기 위해 정밀한 열 관리가 필요합니다.
여기 공급망의 현실이 있습니다: Tier-1 셀 제조업체는 대량 표준 생산을 위해 구축되어 있으며, 특수 차량을 위한 깊은 맞춤화는 거부하는 경우가 많습니다. 그들은 원시 모듈을 판매하지만, 큰 엔지니어링 골칫거리를 남깁니다. 어떻게 냉각할까요? 어떻게 안전하게 포장할까요?
바로 여기서 정밀함이 필요합니다 액체 냉각 플레이트 그들이 원시 셀 화학과 맞춤형 차량 사이의 간극을 메우며, 배터리 팩의 열적 기반 역할을 합니다.
마이크로 채널 냉각판은 어떻게 작동하나요?
마이크로 채널 냉각판의 물리학은 두 가지 주요 열 전달 메커니즘인 전도와 대류로 귀결됩니다.
전도: 배터리 셀 또는 고전압 부품에서 발생한 열이 냉각판의 금속 표면으로 전달됩니다.
대류: 냉각제가 내부 미세 채널을 흐를 때, 열은 채널 벽에서 움직이는 유체로 전달됩니다.
마법은 유속과 채널 형상에 있습니다. 냉각제를 미세 채널을 통해 강제로 흐르게 함으로써 유체의 속도를 인위적으로 높이고 난류 흐름을 만듭니다. 난류 흐름은 유체를 지속적으로 혼합하여 뜨거운 정체된 액체의 경계층이 금속 벽에 형성되는 것을 방지합니다. 이는 열 전달 계수(HTC)를 급격히 증가시켜, 플레이트가 표준 냉각 튜브보다 훨씬 빠르게 열을 제거할 수 있게 합니다.
마이크로 채널 냉각판은 무엇으로 구성되어 있나요?

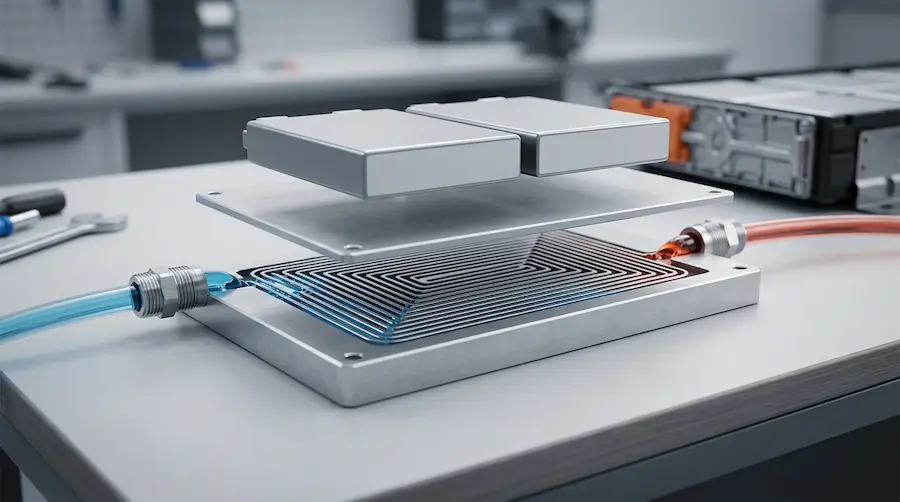

고성능 냉각판은 단순한 빈 상자가 아닙니다. 매우 정밀하게 설계된 조립체입니다. 일반적인 구성 요소는 다음과 같습니다:
베이스 플레이트: 복잡한 채널 미로가 보통 가공되는 하단 부분입니다.
커버 플레이트: 채널을 밀봉하는 평평한 상단 시트입니다.
내부 핀/미세 채널: 유체를 안내하고 표면적을 극대화하는 물리적 장벽입니다.
입구 및 출구 포트: 냉각제가 들어오고 나가는 곳으로, 빠른 분리 또는 나사형 노즐과 같은 설계된 피팅입니다.
재료 선택
재료 선택에 있어 알루미늄은 명백한 우위에 있습니다. 우리는 거의 전적으로 알루미늄 6061 또는 3003 시리즈를 배터리 냉각판에 사용합니다.
왜 알루미늄인가?
우수한 열전도율(약 167-205 W/m·K)을 제공합니다.
가볍기 때문에 차량의 적재 용량 유지에 매우 중요합니다.
가공이 매우 용이하며 고급 용접 기술에 완벽하게 적합합니다.
구리가 더 나은 열전도율을 가지지만, 매우 무겁고 대규모 전기차 배터리 팩 통합에는 비용이 너무 비쌉니다.
마이크로 채널 냉각판의 냉각제는 무엇인가요?
이 작은 채널을 통해 무엇이 흐르고 있는지 궁금하실 수 있습니다.
대부분의 전기차 및 해양 응용 분야에서 냉각수는 에틸렌 글리콜 과 물(EGW) 또는 프로필렌 글리콜 과 물(PGW)의 혼합물입니다. 일반적으로 50/50 비율입니다.
물은 뛰어난 열용량을 가지고 있어, 많은 열을 흡수하기 전까지 온도가 상승하지 않습니다. 그러나 순수한 물은 부식을 일으키고 0°C에서 얼기 때문에, 글리콜을 첨가하면 어는점을 약 -35°C로 낮추고 끓는점을 높여, 혹독한 겨울 배치 시 냉각수가 얼거나 냉각판이 파열되는 것을 방지합니다.
마이크로 채널 냉각판의 장단점은 무엇인가요?
객관적으로 말하자면, 마이크로 채널 냉각판은 훌륭하지만 모든 응용 분야에 완벽하지는 않습니다. 장단점을 잘 따져봐야 합니다.
장점:
놀라운 열 성능: 넓은 표면적이 우수한 열 방산을 가능하게 하여, 셀 온도 차이를 2°C에서 3°C 범위 내로 유지합니다.
컴팩트한 크기: 높은 열 플럭스를 처리하면서 수직 공간을 차지하지 않기 때문에 배터리 셀에 더 많은 공간을 남겨줍니다.
구조적 무결성: 올바르게 설계되면, 냉각판은 배터리 인클로저의 하중 지지 구조물 역할도 할 수 있습니다.
단점:
높은 압력 강하: 채널이 매우 작기 때문에 유체 저항이 높습니다. 이는 더 강력하고 에너지 소모가 큰 워터 펌프가 필요하다는 의미입니다.
막힘 위험: 냉각수 루프에 입자성 이물질이 있으면 미세 채널이 쉽게 막혀 국부적인 “핫스팟'을 유발할 수 있습니다.”
제조 복잡성: 미세 채널을 절단하고 누수 없이 밀봉하는 것은 고급 기계와 엄격한 품질 관리를 필요로 합니다.
마이크로 채널 냉각판을 어떻게 설계하나요?
마이크로 채널 냉각판 설계는 열적 요구사항과 압력 제약 사이의 균형을 맞추는 작업입니다.
열 시뮬레이션
금속을 절단하기 전에, 내부 엔지니어링 팀은 초기 3D 설계와 열 시뮬레이션으로 시작합니다. 우리는 계산 유체 역학(CFD)에 크게 의존합니다.
CFD 시뮬레이션 동안, 배터리 모듈의 최대 열 방출량을 입력합니다. 그런 다음 내부 유동 경로를 설계합니다. 목표는 “정지 구역'을 피하는 것—즉, 냉각수 속도가 0으로 떨어져 유체가 끓는 영역을 방지하는 것입니다. 채널의 너비, 깊이, 라우팅을 반복하여 전체 냉각판의 온도 분포가 완벽하게 균일하면서도, 압력 강하가 차량 내 냉각수 펌프의 한계 내에 유지되도록 합니다.
시뮬레이션을 제대로 수행하면, 물리적 검증은 매우 쉬워집니다.
마이크로 채널 냉각판은 어떻게 생산하나요?
3D CAD 모델을 물리적이고 누수 방지되는 부품으로 만드는 과정은 많은 프로젝트가 실패하는 부분입니다. 부품 제조는 전략적 정밀도를 요구합니다.
CNC 가공
이 과정은 보통 CNC 가공으로 시작됩니다. 우리는 고속 5축 CNC 밀을 사용하여 알루미늄 단조 블록에서 정교한 미세 채널 패턴을 조각합니다. CNC 가공은 뛰어난 정밀도를 제공하며, 복잡한 형상에 걸쳐 유량을 균형 있게 조절하기 위해 가변 채널 너비를 만들 수 있습니다. CNC 가공된 인클로저와 정밀 액체 냉각판 분야의 전문성을 바탕으로, 허용 공차를 밀리미터의 분수로 유지합니다.
마찰 용접
채널이 베이스 플레이트에 조각된 후, 커버 플레이트를 부착하여 내부 유체를 밀봉해야 합니다. 전통적인 TIG 또는 MIG 용접은 금속을 녹여 알루미늄이 휘거나 미세 채널이 왜곡되고, 배터리 셀 접촉에 필요한 평탄도를 손상시킬 수 있습니다.
대신, 우리는 마찰 용접, 특히 마찰 교반 용접(FSW)을 사용합니다.
FSW는 빠르게 회전하는 공구를 이용하여 두 알루미늄 판 사이의 접합부에 밀어 넣습니다. 마찰로 인해 강렬한 열이 발생하여 금속이 연화(녹지 않고 부드러워짐)됩니다. 이후 공구는 접합선을 따라 이동하며, 두 판의 금속을 물리적으로 교반하여 하나로 만듭니다. 그 결과는 이음새 없는, 단조 품질의 용접으로 매우 강하며, 완벽하게 평평하고 피로 저항성이 뛰어납니다.
마이크로 채널 냉각판은 어떻게 테스트하나요?
고전압 배터리 팩 내부의 냉각수 누수 하나가 치명적인 열 폭주를 초래할 수 있습니다. 따라서 테스트는 절대적으로 필요합니다. 제조 과정은 상주 QA 엔지니어와 100% 최종 검사 프로토콜에 의해 엄격히 관리되어야 합니다.
다음은 모든 냉각판이 반드시 통과해야 하는 세 가지 핵심 테스트입니다:
1. 압력 테스트
먼저 압력 테스트를 수행합니다. 냉각판을 밀봉하고 공기 또는 유체를 정상 작동 압력의 3배에서 5배까지 펌핑합니다(종종 50~100 PSI를 초과). 이 압력을 일정 시간 유지하여 FSW 접합부의 구조적 무결성이 최대 펌프 부하에서도 파열되지 않도록 합니다.
2. 밀봉 테스트
다음은 밀봉 테스트(또는 누수 테스트)입니다. 판이 압력을 유지하더라도 미세한 구멍이 있을 수 있습니다. 우리는 종종 수중 공기 감쇠 테스트 또는 헬륨 질량분석기를 사용합니다. 진공 챔버 내에서 냉각판에 헬륨을 주입합니다. 헬륨 분자는 매우 작기 때문에 작은 결함을 통해 빠져나가며 센서가 즉시 감지합니다. 이 테스트를 통과하면 본질적으로 누수 방지입니다.
3. 열 충격 테스트
마지막으로, 부품을 열 충격 테스트에 넣습니다. 차량은 실제 환경에서 작동하며, 혹한의 겨울과 무더운 여름을 경험합니다. 환경 챔버에 냉각판을 넣고 온도를 -40°C에서 +85°C까지 빠르게 순환시킵니다. 이는 알루미늄이 격렬하게 수축하고 팽창하게 만듭니다. 수십 번의 사이클 후, 용접부가 열 스트레스로 인해 피로하거나 균열이 생기지 않았는지 다시 밀봉 테스트를 수행합니다.
마이크로 채널 냉각판의 종류
모든 방법이 일률적인 것은 아닙니다. 포장 제약과 용도에 따라 다양한 액체 냉각 솔루션을 접할 수 있습니다:
| 유형 | 제조 방법 | 적합한 용도 |
|---|---|---|
| 가공된 FSW 냉각판 | 마찰 용접으로 밀봉된 CNC 밀링 채널. | 중장비 트럭, 선박, 고성능 맞춤형 전기차 등 깊은 엔지니어링이 필요한 제품. |
| 압출된 마이크로 채널 튜브 | 알루미늄을 다이로 밀어내어 내부 채널이 있는 길고 평평한 튜브(종종 "뱀" 모양으로 구부러진 형태). | Cylindrical cell battery packs (weaving between the cells). Highly cost-effective for high volumes. |
| Stamped and Brazed Plates | Two thin sheets of aluminum stamped with dimples and channels, then brazed together in a furnace. | Mass-market passenger EVs prioritizing weight reduction and automated, high-volume production. |
자주 묻는 질문
Can I just use standard tap water in my micro-channel 냉각판?
Absolutely not. Tap water contains minerals (calcium, magnesium) that will quickly cause galvanic corrosion and scale buildup. This will clog the micro-channels and destroy the thermal performance. Always use a proper deionized water and glycol mixture.
What is an acceptable pressure drop?
It entirely depends on your vehicle’s thermal management system architecture. Generally, engineers aim for a pressure drop of less than 30-50 kPa across the battery pack, but high-performance systems might tolerate higher pressure drops if equipped with heavy-duty pumps.
How flat does the top surface of the cold plate need to be?
Extremely flat. We typically aim for a flatness of 0.1mm to 0.2mm per meter. Any bowing or warping creates an air gap between the battery cell and the plate. Air is a terrible thermal conductor, which completely defeats the purpose of liquid cooling. We use thermal interface materials (TIMs) or thermal gap pads to account for microscopic imperfections.
통합 문제 해결 준비 되셨나요?
If you are a CTO, Chief Engineer, or Program Manager, you know that battery projects often fail at the integration stage—not because components are unavailable, but because mechanical, thermal, electrical, and control systems are not developed as one coordinated solution.
At 아스트레온 다이내믹스우리의 핵심 강점은 투명한 “셀/모듈 직접 공급” 파트너십 모델입니다. 최고 셀 제조사와 직접 협상하여 중개인 마진 없이 원자재 모듈을 확보하는 동시에, 우리는 심도 있는 엔지니어링과 복잡한 공급망 생태계를 숙달합니다.
We design rugged IP67+ 알루미늄 인클로저, 정밀도 액체 냉각 플레이트, 지능형 BMS 아키텍처, 및 고전압 PDU. From concept through validation, UN38.3 / ECE R100.3 homologation, and final deployment, we serve as your engineering-driven integration partner.
Don’t let thermal bottlenecks delay your go-to-market. Contact Astraion Dynamics today to discuss your battery system packaging constraints, and let’s engineer a solution built for real-world operation.
