당신은 새 중장비 전기 플랫폼을 위해 최고급 리튬이온 셀을 구입했습니다. 그러나 테스트 중에 팩이 고르게 열화되지 않고, 배터리 관리 시스템(BMS)이 계속해서 출력을 제한합니다. 가장 가능성 높은 원인? 열 차이(ΔT)가 좋지 않기 때문입니다.ΔT). ΔT를 숙달하는 것이 어떻게 배터리 시스템을 조기 고장과 비용이 많이 드는 보증 청구로부터 구할 수 있는지 자세히 살펴보겠습니다.
배터리 열 관리에서 온도 차이(ΔT)는 특정 시점에 배터리 팩 내에서 가장 뜨거운 셀과 가장 차가운 셀 사이의 최대 온도 차이입니다. 이 변동을 엄격히 통제(일반적으로 3°C에서 5°C 이하로 유지)하면 셀의 균일한 노화, 열 폭주 방지, 그리고 에너지 저장 시스템의 전체 수명, 안전성, 성능을 극대화할 수 있습니다.
간단하게 들리죠?
하지만 수백 개의 밀집된 에너지 모듈에서 좁은 ΔT를 달성하는 것은 엄청난 공학적 골칫거리입니다. 다음 전문 모빌리티 또는 산업 프로젝트를 위해 이를 계산, 제어, 최적화하는 방법을 정확히 보여드리겠습니다.
델타 온도(ΔT)가 무엇을 의미하나요?
간단히 말해, 델타 온도(ΔT)는 배터리 팩 전체의 온도 분포를 나타냅니다.
전기 광산 트럭이나 선박에서 작동하는 대형 리튬이온 배터리 팩을 상상해보세요. 팩 중앙에 가까운 셀들은 자연스럽게 더 많은 열을 유지하는데, 이는 주변에 열을 발생시키는 셀들이 있기 때문입니다. 반면, 외곽에 위치한 셀들은 주변 환경으로 더 쉽게 열을 방출합니다.
이로 인해 온도 구배가 형성됩니다. ΔT는 그 배터리 시스템 내부에서 가장 뜨거운 지점과 가장 차가운 지점 사이의 정량적 차이입니다.

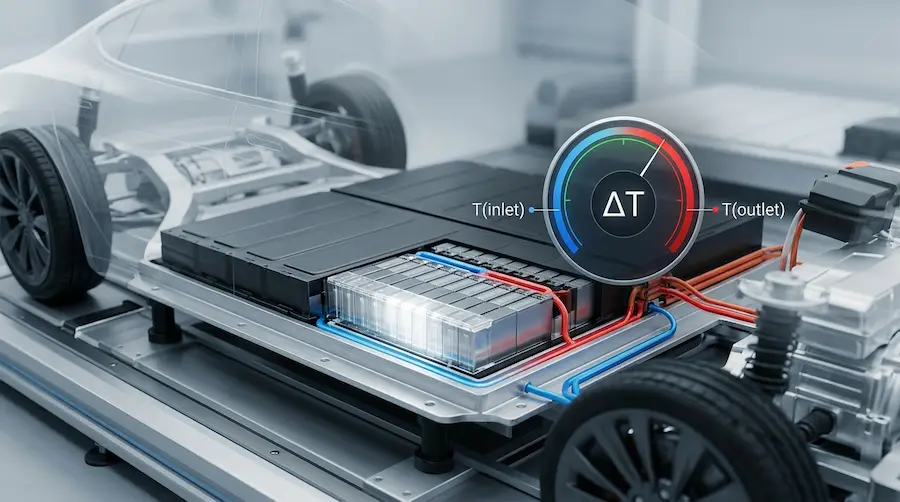

델타 T 온도는 무엇에 사용되나요?
엔지니어링 분야에서 ΔT는 배터리 열 관리 시스템의 궁극적인 성적표입니다. 배터리 열 관리 시스템 (BTMS).
냉각 시스템이 실제로 제 역할을 하고 있는지 평가하는 데 사용됩니다. 액체 냉각판을 설계하거나 냉각수 채널을 매핑할 때 엔지니어는 ΔT를 모니터링하여 설계 효율성을 검증합니다.
차량 통합 엔지니어라면 프로토타입 테스트에서 얻은 ΔT 데이터를 보면 패키징 제약, 유량, 열 계면 재료가 조화로운지, 아니면 통합 재앙으로 향하고 있는지 즉시 알 수 있습니다.
좋은 델타 T 온도는 무엇인가요?
대부분의 표준 전기 승용차의 경우 ΔT를 5°C 미만으로 유지하는 것이 일반적으로 허용됩니다.
하지만 우리는 주로 중장비 제조업체, 선박 건조업체, 오프로드 OEM과 거래합니다. 이러한 까다로운 환경에서는 방전율이 매우 높습니다.
고성능 또는 중장비 상업용 애플리케이션의 경우, “좋은” ΔT는 일반적으로 ≤ 3°C입니다. 이 좁은 범위를 달성하면 모든 셀이 동기화되어 작동하여 BMS의 안전 등급 저하를 유발하지 않고 예측 가능한 전력을 공급할 수 있습니다.
델타 T가 너무 낮으면 어떤 일이 일어나나요?
잠깐, ΔT가 낮을수록 항상 좋은 것 아닌가요?
열역학적으로는 그렇습니다. ΔT가 0°C이면 완벽합니다. 하지만 실질적으로 엔지니어링은 절충안에 관한 것입니다.
ΔT가 비정상적으로 낮으면(예: 0.5°C 미만) 시스템이 과도하게 설계되었다는 의미일 수 있습니다. 그렇게 미미한 기울기를 달성하기 위해 기생 전력을 소모하는 막대한 냉각수 유량을 사용하고 있을 수 있습니다. 또는 중량 에너지 밀도를 저하시키는 지나치게 두껍고 무거운 열 재료를 사용하고 있을 수 있습니다.
ΔT가 “너무 낮다'는 것은 일반적으로 셀 화학이 실제로 요구하는 것 이상으로 팩을 냉각하기 위해 에너지, 무게 및 비용을 낭비하고 있다는 것을 의미합니다.
델타 T가 너무 높으면 어떤 일이 일어나나요?
이것이 악몽이 시작되는 지점입니다. ΔT가 5°C에서 10°C 이상으로 올라가면 몇 가지 파괴적인 일이 발생합니다.
첫째, 배터리가 불균일하게 노화됩니다. 더 뜨거운 셀은 더 차가운 셀보다 훨씬 빠르게 성능이 저하됩니다. 배터리 팩은 가장 약한 셀만큼만 강하기 때문에, 조기에 노화된 뜨거운 셀은 전체 팩의 총 용량을 저하시킬 것입니다.
둘째, 내부 저항이 변합니다. 더 뜨거운 셀은 내부 저항이 낮아 고부하 작동 중에 더 많은 전류를 자연스럽게 끌어들입니다. 이는 더 많은 작업을 수행하게 하여 더 많은 열을 발생시킵니다. 이는 충전 상태(SOC) 추정치를 완전히 엉망으로 만드는 악순환입니다.
최악의 시나리오는? 국부적인 열이 안전 작동 한계를 초과하여 치명적인 열 폭주를 유발하는 것입니다.
델타 온도를 어떻게 계산하나요?
기본 수준에서 ΔT를 계산하는 것은 간단한 산술입니다:
ΔT = T_max – T_min
T_max: 팩 내 가장 뜨거운 셀 또는 모듈의 온도.
T_min: 팩 내 가장 차가운 셀 또는 모듈의 온도.
하지만 이러한 수치를 실제 환경에서 정확하게 포착하려면 매우 지능적인 BMS 아키텍처가 필요합니다. 단순히 하나의 서미스터를 팩에 넣고 끝내는 것이 아닙니다.
고속 CAN 버스를 통해 차량 제어 장치(VCU)와 통신하는 전략적으로 배치된 센서 네트워크가 필요합니다. BMS는 이 센서들을 지속적으로 폴링하고, 실시간 ΔT를 계산하며, 냉각 펌프 출력을 동적으로 조절해야 합니다.

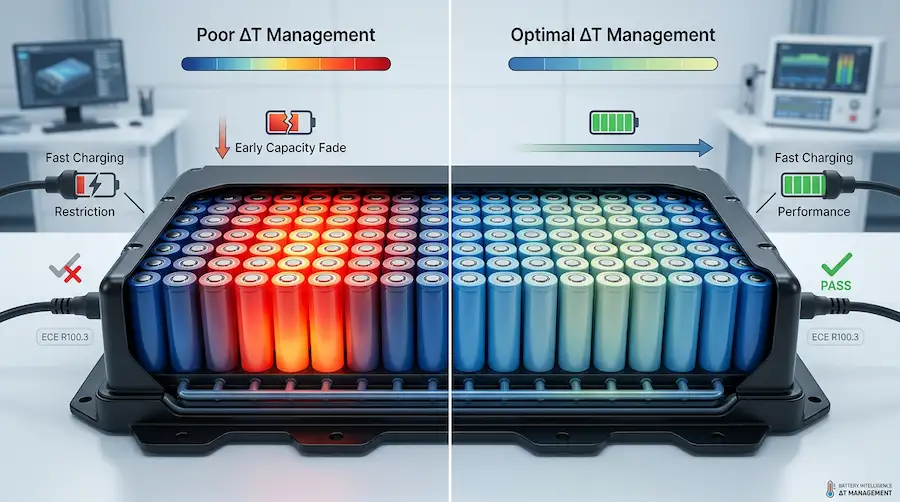

왜 배터리 열 관리에서 온도 차이(ΔT)가 중요한가요?
배터리 프로젝트는 구성 요소를 사용할 수 없어서가 아니라 기계, 열, 전기 및 제어 시스템이 하나의 조정된 솔루션으로 개발되지 않았기 때문에 통합 단계에서 실패하는 경우가 많습니다.
ΔT를 무시하는 것은 그 통합을 실패로 이끄는 가장 빠른 방법입니다. 그 이유는 다음과 같습니다:
보증 완화: 높은 ΔT는 조기 용량 저하를 초래합니다. 무거운 용량 팩이 10년간 상업적 보증을 유지하려면 온도를 균일하게 유지해야 합니다.
고속 충전 성능: 배터리에 높은 전류를 넣으면 엄청난 열이 발생합니다. ΔT가 제대로 관리되지 않으면, BMS는 과열 지점을 보호하기 위해 충전 속도를 제한하여 빠른 충전 시간을 망칠 수 있습니다.
안전 및 규정 준수: UN38.3 및 ECE R100.3과 같은 인증 표준은 엄격한 열 관리 검증을 요구합니다. 팩에 위험한 온도 구배가 있다면 글로벌 인증을 통과할 수 없습니다.
배터리 열 관리에서 온도 차이(ΔT)를 어떻게 제어하나요?
Tier-1 셀 제조업체는 대규모 표준 생산에 맞춰져 있어 오프로드, 해양 또는 특수 상용 차량을 위한 심층적인 맞춤 제작을 거부하는 경우가 많습니다. 그들은 원자재 모듈을 판매하지만, 엔지니어링에 대한 엄청난 부담을 안겨줍니다. 어떻게 냉각해야 할까요? 어떻게 안전하게 포장해야 할까요?
엔지니어링 중심 통합업체인 Astraion Dynamics는 조달된 원자재 모듈을 견고하고 완전히 인증된 에너지 시스템으로 변환합니다. ΔT를 엄격하게 제어하기 위해 엔지니어링을 마스터하는 정확한 방법은 다음과 같습니다.
1. 초기 3D 설계 및 시뮬레이션
실제로 금속을 자르기 전에 광범위한 계산 유체 역학 (CFD) 시뮬레이션을 실행합니다. 초기 3D 설계 및 열 시뮬레이션부터 특정 작동 듀티 사이클의 정확한 열 발생 프로파일을 모델링합니다. 이를 통해 콜드 플레이트의 마이크로 채널을 매핑하고 핫스팟이 발생할 위치를 예측하며, 첫 번째 프로토타입이 제작되기 전에 냉각수 흐름을 해당 위치로 재지정할 수 있습니다.
2. 냉각수 유량 최적화
단순히 플레이트에 냉각수를 분사하고 결과를 기대할 수는 없습니다. 유량이 너무 높으면 과도한 압력 강하가 발생하여 펌프에 과부하가 걸립니다. 너무 낮으면 유체가 채널 초기에 너무 많은 열을 흡수하여 라인 끝에 있는 셀이 과열됩니다. 속도와 열 흡수를 균형 있게 조절하는 맞춤형 흐름 경로를 엔지니어링하여 첫 번째 모듈부터 마지막 모듈까지 유체가 일관된 온도 제거 용량을 유지하도록 합니다.
3. 스마트 재료 선택 및 CNC 가공
열 전달은 완벽한 표면 접촉에 전적으로 달려 있습니다. 재료 선택은 매우 중요합니다. 견고한 IP67+ 등급의 알루미늄 인클로저 과 정밀 액체 콜드 플레이트를 설계합니다. 고정밀 CNC 가공을 활용하여 냉각 플레이트의 평탄도가 모듈 베이스와 완벽하게 일치하도록 합니다. 이를 통해 마이크로 갭을 제거하고 열 계면 재료(TIM)가 고르게 퍼져 열을 완벽하게 전달할 수 있습니다.
4. 고급 마찰 용접
고전압 부품 주위로 액체 냉각수를 안전하게 이동시키려면 누수가 전혀 없어야 합니다. 전통적인 용접은 다공성 접합부를 남기거나 냉각판, 를 변형시켜 방금 가공한 표면 접촉을 망칠 수 있습니다. 콜드 플레이트 어셈블리를 접합하기 위해 고급 마찰 용접(마찰 교반 용접)을 사용합니다. 이 고체 상태 용접 공정은 알루미늄을 녹이지 않고 단조 품질의 누수 방지 냉각 채널을 생성하여 완벽한 치수 안정성을 유지합니다.
5. 엄격한 테스트 프로토콜
팩을 혹독하게 테스트하기 전까지는 ΔT를 제대로 알 수 없습니다. 제조는 20개 이상의 IATF-16949 인증 파트너로 구성된 전략적 네트워크를 통해 수행되며, 100% 최종 라인 테스트 프로토콜에 의해 관리됩니다. 여기에는 다음이 포함됩니다:
결론: 당신의 화학, 우리의 공학
온도 델타(ΔT) 마스터링은 단일 단계가 아니라 인클로저 엔지니어링, 열 관리, HV 아키텍처, 및 지능형 제어를 결합한 조정된 워크플로우가 필요합니다.
우리의 핵심 강점은 투명한 “셀/모듈 직접 제공” 파트너십 모델로 운영됩니다. 귀하는 원자재 모듈을 중개인 마크업 없이 확보하기 위해 최고 셀 제조사와 직접 협상하며, 우리는 심도 있는 엔지니어링과 복잡한 공급망 생태계를 숙달합니다.
만약 귀하가 OEM, 시스템 빌더 또는 열화와 열 문제에 지친 전기화 팀이라면, 저희가 도와드리겠습니다. 시스템이 테스트되고 통합되어 현장에서 작동할 준비가 될 때까지 계속 참여합니다.
다음 대형 또는 해양 배터리 프로젝트에서 열 통합 위험을 제거할 준비가 되셨나요? 귀하의 애플리케이션 제약 조건에 대해 이야기하고 작동하는 시스템을 구축합시다.
