تواجه صعوبة في حماية تخصيصك حزم البطاريات هل تتحمل البيئات القاسية؟ سأوضح بالضبط ما IP67 ومعنى تصنيفات IP68 للحاويات البطارية وكيفية تصميمها.

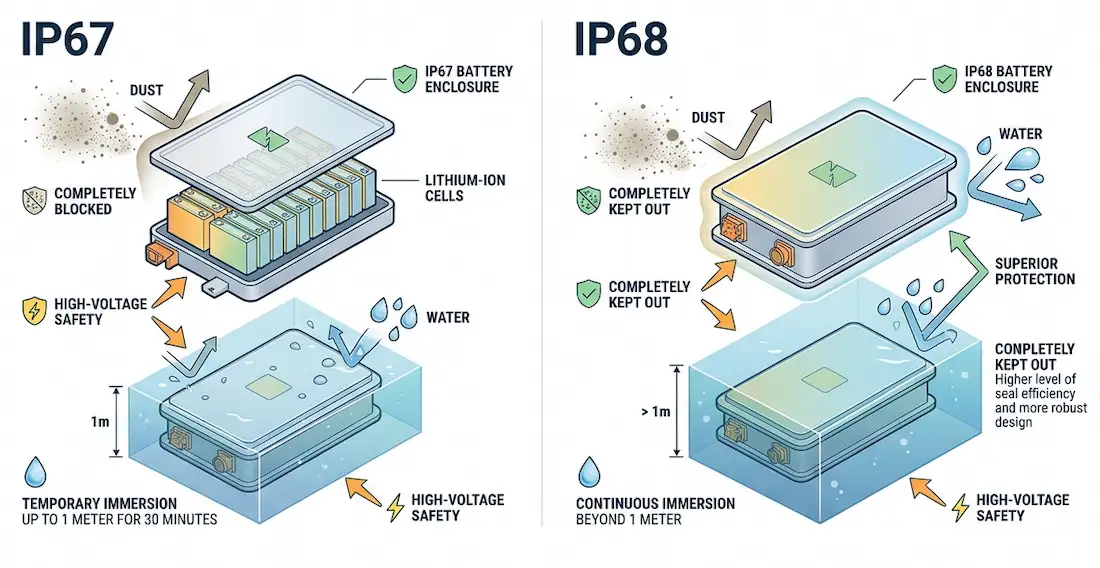

تصنيف IP67 حاوية البطارية يحمي خلايا الليثيوم أيون من الغبار والغمر المؤقت في الماء حتى متر واحد لمدة 30 دقيقة. يوفر غلاف IP68 حماية فائقة، حيث يتحمل الغمر المستمر لأكثر من متر. كلاهما يضمن سلامة الجهد العالي للمركبات الكهربائية والتطبيقات الثقيلة.
لكن تحقيق هذه التصنيفات يتطلب أكثر من مجرد وضع بعض السيليكون على صندوق معدني. دعونا نغوص عميقًا في ما يتطلبه الأمر فعلاً لتصميم نظام بطارية متين ومقاوم للماء للعالم الحقيقي.
ماذا يعني IP67 و IP68؟
قبل أن نصمم حزمة بطارية، نحتاج إلى فهم المعيار العالمي للحماية من الاختراق.
الحروف “IP” تعني الحماية من الاختراق. هذا معيار دولي (IEC 60529) يستخدمه المهندسون لتحديد مدى إحكام غلق حاوية الكهرباء ضد الأجسام الغريبة.

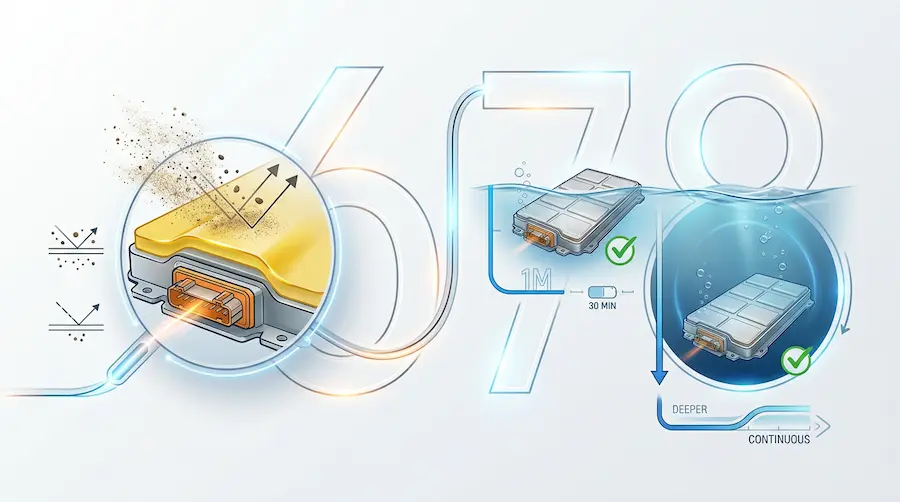

التصنيف دائمًا يتضمن رقمين.
الرقم الأول يمثل الحماية ضد الجسيمات الصلبة، مثل الأوساخ والغبار. في كل من IP67 و IP68، هذا الرقم الأول هو 6. يعني الرقم “6” أن الحاوية مقاومة تمامًا للغبار. لا يمكن للرمل أو الأوساخ أو الحطام أن يدخل من الداخل، وهو أمر حاسم لمنع الدوائر الكهربائية من القصر.
الرقم الثاني يمثل الحماية ضد السوائل.
رقم 7 يعني أن الحاوية يمكنها البقاء على قيد الحياة عند غمرها مؤقتًا في الماء حتى عمق متر واحد (حوالي 3.3 أقدام) لمدة 30 دقيقة بالضبط.
رقم 8 يعني أن المعدات يمكنها البقاء على قيد الحياة عند الغمر المستمر تحت ظروف يحددها الصانع (عادة أعمق من متر واحد ولوقت أطول).
عندما تبني أنظمة بطاريات لأساطيل تجارية ثقيلة، لا يمكنك التهاون في هذه الأرقام.
هل IP67 100% مقاوم للماء؟
الجواب المختصر هو لا. IP67 مقاوم للماء بشكل كبير، لكنه ليس مقاومًا للماء تمامًا تحت كل الظروف الممكنة.
الكثير من المهندسين يخطئون بمعاملة IP67 كأنه غواصة.
إذا أسقطت حزمة بطارية مصنفة بـ IP67 في بركة ضحلة، فستنجو. لكن إذا قمت بضرب تلك الحزمة بماء ضغط عالي (الذي يتطلب تصنيف IP69K)، قد يتسرب الماء من خلال الأختام.
الضغط الساكن يختلف تمامًا عن الضغط الديناميكي.
عندما تجلس حزمة البطارية تحت الماء على عمق متر واحد، يكون ضغط الماء الساكن منخفضًا نسبيًا. ومع ذلك، إذا قاد مركبة عبر شارع مغمور بالمياه بسرعة 40 ميل في الساعة، فإن القوة الديناميكية للماء الذي يصطدم بأختام الحاوية هائلة.
إذا كانت تطبيقاتك تتطلب المياه العميقة أو الرش عالي الضغط، قد تحتاج إلى النظر أبعد من تصنيف IP67 الأساسي.
ما هو غطاء الحماية IP67؟
حاوية IP67 هي غلاف متين مصمم للحفاظ على إلكترونيات عالية الجهد مكلفة وخطيرة جافة تمامًا أثناء الفيضانات المؤقتة.
بالنسبة للمركبات الكهربائية (EVs) والآلات خارج الطرق، عادةً ما يعني ذلك صندوق معدني قوي.
فريق الهندسة الداخلي لدينا يصمم حاويات الألمنيوم المتينة IP67+ مع ألواح تبريد سائلة دقيقة وهياكل إدارة بطاريات ذكية. نستخدم الألمنيوم المصنوع بواسطة CNC لأنه يوفر الصلابة الهيكلية اللازمة للحفاظ على دقة الختمات طوال عمر المركبة.
صندوق حقيقي بمعيار IP67 لا يمنع الماء فقط. بل يدير أيضًا الحرارة الداخلية ويحمي الكيمياء الحساسة الموجودة داخله من الصدمات الميكانيكية.
ما هو غلاف IP68؟
صندوق بمعيار IP68 يأخذ حماية الماء إلى أقصى مستوى ممكن.
هذه الأغلفة مصممة للعمل مغمورة تمامًا لفترات طويلة. عادةً ما يحدد المصنع العمق والمدة الدقيقة، لكنها دائمًا تتجاوز حدود IP67 التي تبلغ مترًا واحدًا/30 دقيقة.
عادةً ما يُطلب تصنيفات IP68 في بيئات التشغيل القصوى.
على سبيل المثال، القوارب الكهربائية والعبارات لديها متطلبات صارمة لمقاومة الماء،, التبريد السائل, والتكامل النظامي. عندما تبني أنظمة بطاريات لقطاع الملاحة، فإن التعرض المستمر للرطوبة هو واقع يومي.
تطلب مركبات التعدين أيضًا أنظمة بطاريات عالية الاعتمادية، مقاومة للانفجارات، وثقيلة الوزن، حيث قد يكون معيار IP68 هو الحد الأدنى المطلوب.

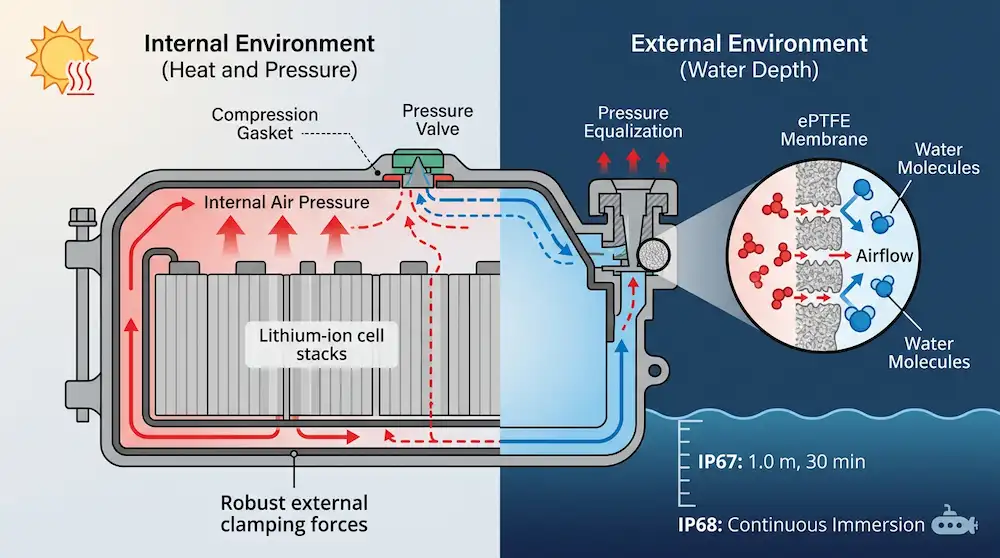

كيف يعمل تصنيف مقاومة الماء IP67/IP68 لغطاء حزمة البطارية؟
إنشاء حزمة بطارية مقاومة للماء هو تمرين في إدارة الفيزياء.
عندما تقوم بإحكام غلق صندوق تمامًا، فإنك تخلق حجم هواء محصور. مع شحن وتفريغ خلايا الليثيوم أيون، تولد حرارة. تتسبب هذه الحرارة في توسع الهواء المحصور، مما يخلق ضغطًا داخليًا هائلًا.
إذا لم تدير هذا الضغط، فسوف يضغط على الأختام المقاومة للماء من الداخل ويؤدي إلى تلفها.
لحل هذه المشكلة، يستخدم المهندسون صمامات توازن الضغط، والمعروفة باسم فتحات التنفس. تحتوي هذه الفتحات على غشاء خاص من ePTFE (البولي تيترافلوروإيثيلين الموسع).
يعمل هذا الغشاء كحارس في نادي ليلي. يسمح لجزيئات الهواء بالمرور بحيث يتساوى الضغط الداخلي مع الغلاف الجوي الخارجي. لكن المسام الدقيقة جدًا صغيرة جدًا بحيث لا تسمح بمرور جزيئات الماء السائلة.
بالاقتران مع حشوات الضغط عالية الجودة وقوى التثبيت الدقيقة، تسمح هذه الفتحات للصندوق بالتنفس دون امتصاص الماء.
مما يتكون غلاف حزمة البطارية المقاوم للماء IP67/IP68؟
محيط قوي حاوية البطارية هو في الواقع نظام بيئي معقد للغاية من المكونات الميكانيكية والحرارية والكهربائية.
إليك المكونات الأساسية التي ندمجها لتحقيق هذه التصنيفات:
صينية الأسفل والغطاء العلوي: عادةً مصنوعة من سبائك الألمنيوم عالية القوة أو مركبات متقدمة.
أختام الضغط: حشوات مطاطية من نوع EPDM مخصصة بالتشكيل أو أختام مكونة في المكان (FIPG) مصنوعة من السيليكون.
صفائح التبريد السائلة: تتطلب الإدارة الحرارية النشطة للحفاظ على برودة الوحدات عالية السعة، مما يعني أننا ندمج ألواح تبريد سائلة دقيقة مباشرة في الغلاف.
حشوات مانعة للتسرب: عادة ما تكون مصنوعة من مطاط السيليكون المتقدم أو EPDM، يتم ضغط هذه الحشوات بين الدرج والغطاء لتحقيق ذلك المستوى الحرج IP67تصنيف.
وحدات توزيع الطاقة عالية الجهد (PDUs): يجب أن تُحفظ وحدات توزيع الطاقة (PDUs) داخل المنطقة المقاومة للماء لمنع حدوث دوائر قصر مميتة.
نظام إدارة البطارية الذكي: يعمل نظام إدارة البطارية (BMS) كعقل مدبر، حيث يراقب درجات الحرارة والجهود داخل البيئة المغلقة.
موصلات مصنفة IP: يجب أن تمر كل كابل عالي الجهد وخط اتصال VCU يدخل الصندوق عبر موصلات متخصصة شديدة التحمل مصنفة IP67/IP68.
نحن ندمج كل هذه العناصر الميكانيكية والحرارية والكهربائية وعناصر التحكم الرئيسية لضمان عمل المنتج النهائي بشكل لا تشوبه شائبة.

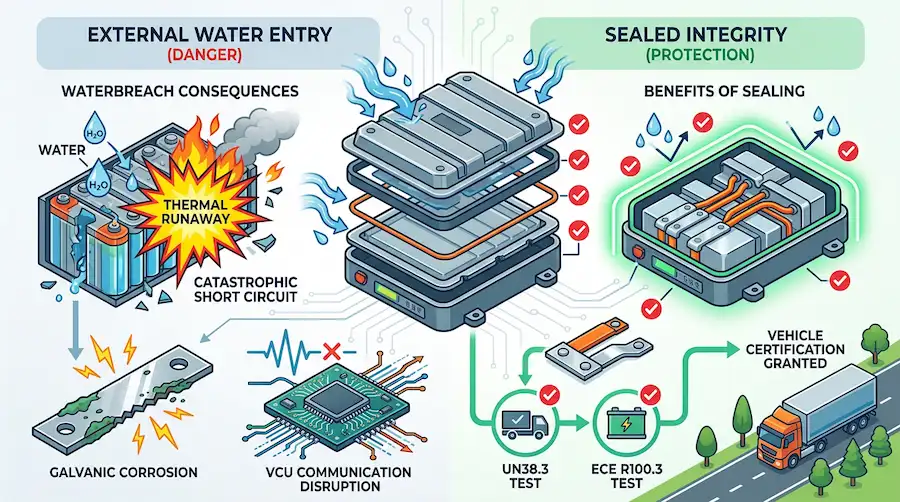

لماذا تعتبر تصنيفات مقاومة الماء IP67/IP68 مهمة لأغطية حزم البطاريات؟
الماء وكيمياء الليثيوم أيون عالية الجهد مزيج كارثي.
إذا تسرب الماء إلى غلاف حزمة البطارية، فقد يتسبب ذلك في حدوث دوائر قصر كارثية. يؤدي هذا غالبًا إلى هروب حراري، وهو تفاعل كيميائي متسلسل تشتعل فيه البطارية بسرعة أو تنفجر.
لكن السلامة ليست السبب الوحيد لأهمية مقاومة الماء.
الشاحنات الثقيلة لديها متطلبات عالية لمتانة حزمة البطارية والتبريد السائل والتكامل عالي الجهد. إذا دخلت الرطوبة إلى الحزمة، فقد تسبب تآكلًا جلفانيًا بطيئًا على قضبان التوصيل أو تعطل إشارات اتصال VCU الدقيقة.
علاوة على ذلك، لا يمكنك حرفيًا بيع مركبتك دون تلبية معايير تنظيمية صارمة.
تعتبر الأختام ومقاومة الماء المناسبة شروطًا مسبقة مطلقة لاجتياز اختبارات الاعتماد UN38.3 و ECE R100.3 الخالية من العيوب. إذا تسربت حزمتك، تفشل في الحصول على الشهادة، ويتوقف مشروعك عن العمل.
أيهما أفضل، تصنيف مقاومة الماء IP67 أم IP68 لغطاء حزمة البطارية؟
يعتمد التصنيف “الأفضل” بالكامل على تطبيقك المحدد وقيود التعبئة والتغليف.
إذا كنت تصمم سيارة ركاب كهربائية، فإن تصنيف IP67 يعتبر بشكل عام المعيار الذهبي. يوفر حماية أكثر من كافية للقيادة في الأمطار الغزيرة، أو عبور البرك العميقة، أو النجاة من غسيل السيارات.
ومع ذلك، إذا كانت منصتك تعمل في ظروف قاسية، فإن IP68 هو الفائز الواضح.
على سبيل المثال، يحتاج بناة ومركبو السفن البحرية الذين يعملون في بيئات رطبة بالتأكيد إلى حماية الغمر المستمر التي يوفرها IP68. وينطبق الشيء نفسه على مصنعي المعدات الأصلية للمعدات خارج الطريق والبناء التي قد تعلق آلاتهم في الطين العميق أو الخنادق المغمورة بالمياه.
ولكن تذكر، فإن هندسة حاوية IP68 تضيف تكلفة ووزناً كبيرين. أنت بحاجة إلى جدران أسمك، وحشيات أثقل، وتصنيع CNC أكثر تعقيداً.
إذا كانت مركبتك لن ترى أبداً إطلاق قارب أو منجم غارق، فقد يكون IP67 هو الخيار الهندسي الأكثر فعالية من حيث التكلفة.
كيف تصمم تصنيف مقاومة الماء IP67/IP68 لعلب حاويات البطارية؟
تصميم نظام طاقة متكامل بالكامل، تم اختباره، وجاهز للنشر أمر صعب للغاية.
مصنعي الخلايا من المستوى الأول مبنيون على حجم قياسي ضخم، وغالبًا يرفضون التخصيص العميق للمركبات خارج الطرق، أو البحرية، أو الأساطيل التجارية المتخصصة. يبيعون لك الوحدات الخام، لكنهم يتركونك مع صداع هندسي كبير.
كيف تبردها؟ كيف تغلفها بأمان؟ كيف تجعلها تتحدث إلى مركبتك؟
هذا هو بالضبط المكان الذي نتدخل فيه. إليك كيفية التعامل مع عملية التصميم:
1. تحديد ملف تعريف التشغيل
تبدأ المشاريع عادةً بمراجعة التطبيق، وملف تعريف التشغيل، وقيود التغليف، والأهداف الكهربائية، واحتياجات الامتثال. يجب أن تعرف بالضبط المخاطر البيئية التي ستواجهها مركبتك قبل رسم خط CAD واحد.

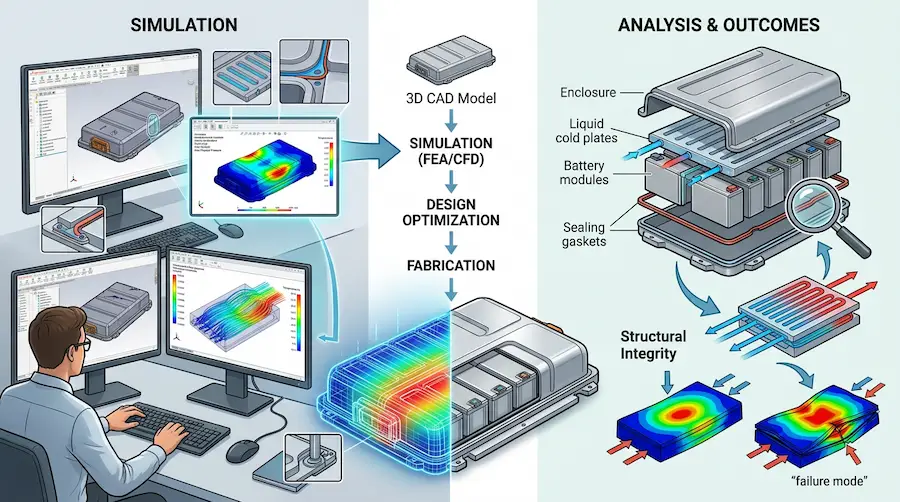

2. المحاكاة الهيكلية والحرارية
قبل قطع أي معدن، نقوم بإجراء تصميم ثلاثي الأبعاد أولي واسع النطاق ومحاكاة حرارية. نحلل كيف ستتشوه الحاوية تحت الضغط المادي وكيف ستبدد ألواح التبريد السائل الدقيقة الحرارة. إذا انحرف المعدن كثيراً تحت الحرارة، ستفشل الأختام.
3. إتقان التفاوتات
العزل المائي يتعلق بالتفاوتات التصنيعية الضيقة. نستخدم حاويات مصنعة بتقنية CNC لضمان أن الأسطح المتزاوجة بين الغطاء والصينية مسطحة تماماً.
4. تطبيق استراتيجية “أحضر خلاياك الخاصة”
قوتنا المميزة هي نموذج شراكتنا الشفاف “أحضر خلاياك/وحداتك الخاصة”. تتفاوض مباشرة مع كبار مصنعي الخلايا لتأمين الوحدات الخام بدون أي علامة وسيط، بينما نتقن الهندسة العميقة والنظام البيئي المعقد لسلسلة التوريد. نقوم بهندسة الصندوق المقاوم للماء بدقة حول الكيمياء التي تختارها.
5. التحقق من خلال اختبار نهاية الخط
لا يمكنك اختبار حزمة بطارية مقاومة للماء عن طريق إغراقها في بركة ماء على خط التجميع. بدلاً من ذلك، يتم تنفيذ التصنيع بواسطة شبكتنا الاستراتيجية المكونة من أكثر من 20 شريكاً معتمدين من IATF-16949، والتي تحكمها مهندسو ضمان الجودة المقيمون وبروتوكولات اختبار نهاية الخط 100%. نستخدم اختبار تسرب الهواء أو الهيليوم عالي الدقة للتحقق من تصنيف IP دون إتلاف الإلكترونيات.
ملخص
غالباً ما تفشل مشاريع البطاريات في مرحلة التكامل - ليس بسبب عدم توفر المكونات، ولكن بسبب الميكانيكية, الحرارية, والكهربائية وأنظمة التحكم لم يتم تطويرها كحل منسق واحد.
يتطلب الحصول على تصنيف IP67 أو IP68 خبرة متعمقة في المجال. من معادلة الضغط و وحدات توزيع الطاقة عالية الجهد (PDUs) إلى إدارة حرارية متقدمة، كل تفصيل مهم.
إذا كنت كبير المهندسين أو مدير برنامج تكافح لسد الفجوة بين كيمياء الخلايا الخام ومركبتك المخصصة، فلست مضطرًا لمواجهتها بمفردك.
نحن موجودون لمساعدة العملاء على تقليل مخاطر التكامل، وتقليل دورات التطوير، وتشغيل المنصات التي تعمل بالبطاريات بثقة أكبر. أنتم تتحكمون في الكيمياء، ونحن نتقن الهندسة.
هل أنتم مستعدون لتحويل وحداتكم الخام إلى نظام طاقة متين ومعتمد بالكامل وقابل للتوصيل والتشغيل؟ اتصلوا بفريقنا الهندسي اليوم لمراجعة احتياجات التغليف والامتثال الخاصة بتطبيقكم.
